一步法硅烷交联聚乙烯电缆料-江苏新达科技有限公司
  • 全国服务热线
    0510-85739372
联系我们
0510-85739372

江苏新达科技有限公司

邮编:214407

PH: 0510-85739372

FX:  0510-85739372

地址:江苏省江阴市霞客镇璜塘环东路3-1号


新闻动态
当前位置:首页>>新闻动态

一步法硅烷交联聚乙烯电缆料

发布时间:2020-07-08

    硅烷交联电缆料及其电缆的生产方式有二步法和一步法之分,认为二步法和一步法的不同在于硅烷接枝过程在何处进行。接枝过程在电缆料生产商处进行的为二步法,接枝过程在电缆制造厂进行的为一步法。

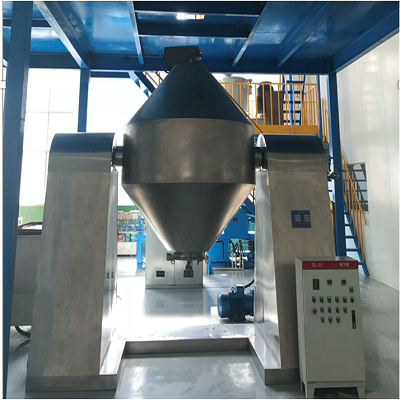

compounding extruder.png

    目前国内市场占有量 *大的二步法硅烷交联聚乙烯绝缘料由A料和B料组成,A料为已接枝了硅烷的聚乙烯,B料为催化剂母料,其重量比一般为A : B = 95 : 5。A料和B料由电缆料厂制成后售于电缆厂,电缆厂在使用前将A料和B料按比例混合好后,在普通挤出机上即可挤制电缆。

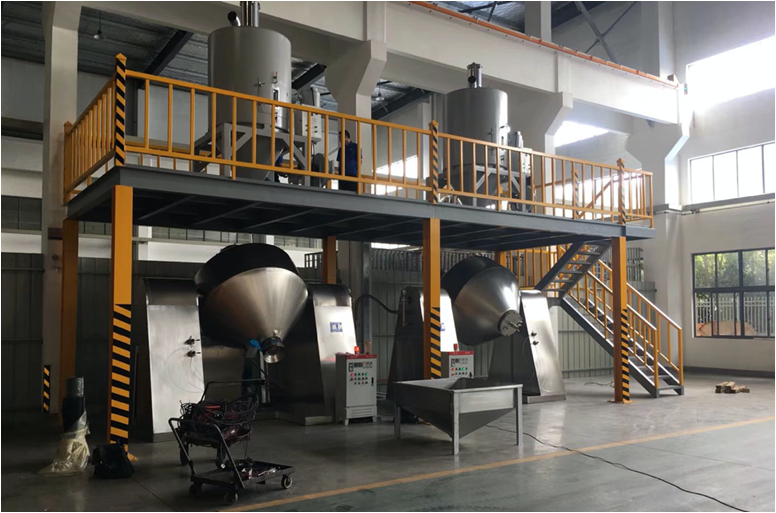

compounding machine.png


    还有一类二步法硅烷交联聚乙烯绝缘料,其A料的生产方式是不同的,在合成聚乙烯的过程中引入乙烯基硅烷直接制得含有硅烷支链的聚乙烯。这种方法本质上是树脂的生产技术,须由大型的石化企业来完成。 *早进入我国市场的LINKLON硅烷料的A料便属于这一类型。目前,DOW和BOREALIS硅烷料也同属这一类型。

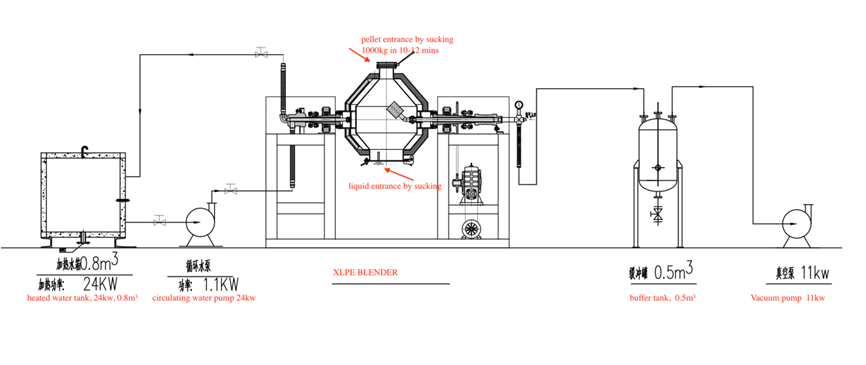

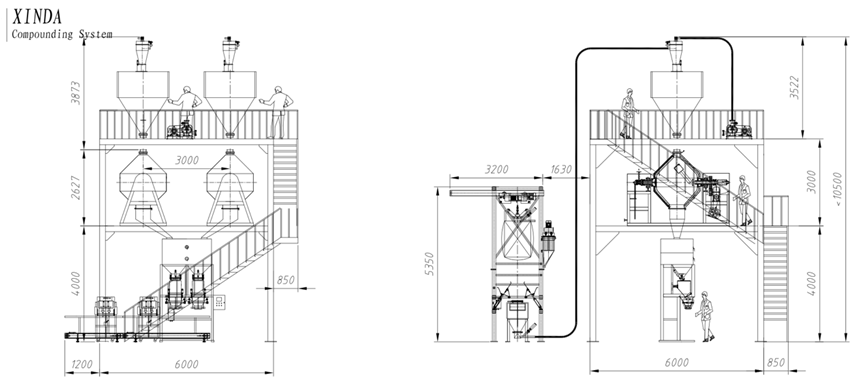

compounding system.png


一步法硅烷交联聚乙烯绝缘料也可分为两种类型。传统的一步法工艺是将各种原料按配方中的配比由特制的精密计量系统,投入专门设计的挤出机中一步完成接枝和挤制电缆。在这一过程中,不需要造粒,也不需要电缆料厂的参与,由电缆厂独自完成。另一类一步法硅烷交联聚乙烯绝缘料是由电缆料生产厂家生产,是将所有原料按配方中的配比经一种特殊方法混合在一起,包装后出售,没有A料和B料之分,电缆厂可直接在普通PVC挤出机中一步同时完成接枝和挤制电缆。其特征是:基料的组成为低密度聚乙烯(LDPE)4085份和线性低密度聚乙烯(LLDPE)1560份;催化剂的母料组成为:低密度聚乙烯(LDPE)是一种或几种聚乙烯的混合物100份,抗氧剂110份,抗铜剂110份,催化剂110份;硅烷交联配合剂的组成为:硅烷100份,引发剂1050份,混合均匀。本发明的效果和益处是与传统的二步法相比,无AB料之分,将所有原料按配比经一种特殊的方法混合在一起,电缆厂可直接在挤出机中一步同时完成接枝和挤制电缆绝缘线芯,在普通挤出机中即可完成,且省去了二步法在挤出前AB料混合的劳作,工艺简单,设备投资少,产品性能稳定,贮存周期长。

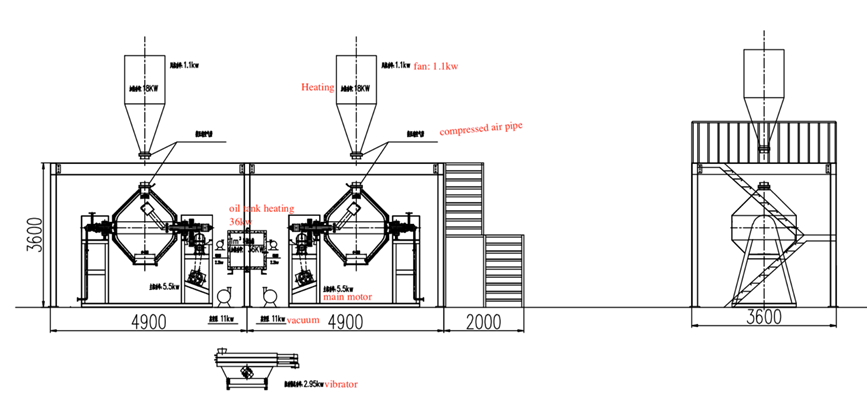

one vacuum loader for two hoppers.png

    无论是采用一步法还是二步法,挤成电缆后都有使绝缘层交联这一过程。就交联方式而言,需要在温水或蒸汽中使之交联的称为温水交联或蒸汽交联;只需在自然状态下放置一段时间就能使绝缘层交联的,称之为自然交联。自然交联聚乙烯绝缘料以二步法居多。

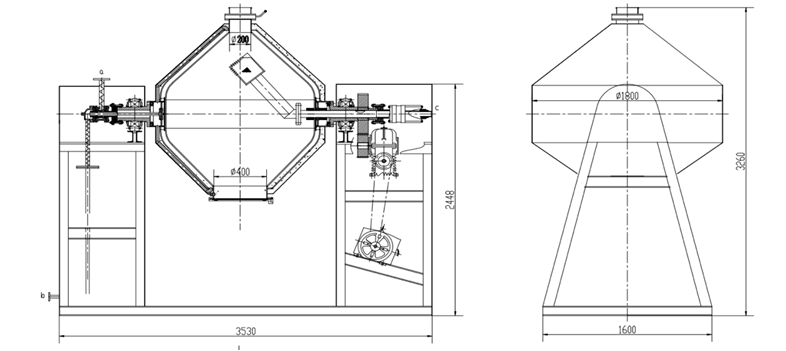

co kneader.png
